产品列表
Toughimid-3802
发布时间：2022-09-20 点击数：1945
一、材料简介：
Toughimid-3802 是不溶不熔的聚酰亚胺微粉，具有耐温等级高，尺寸热稳 定性高，韧性好、耐辐照和优良的电绝缘性等特点。
二、材料结构：

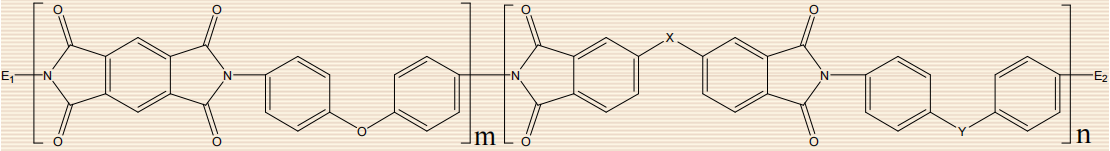

Toughimid-380X 系列的大分子链结构示意图如下。
三、材料突出特性：
1、良好的成型性
纯 Toughimid-3802 微粉可通过热模压工艺成型，型材为棕色，不透光。纯 Toughimid-3802 的前驱体溶液可涂敷成膜，Toughimid-3802 薄膜为金黄色，透 光性良好，柔韧性良好。
2、耐温等级高
纯 Toughimid-3802 微粉，采用 DSC 法测试，玻璃化转变温度约为 380℃。 纯 Toughimid-3802 型材，采用 DMA 法测试，玻璃化转变温度约为 385℃。
3、优良的电绝缘性
纯 Toughimid-3802 板材的体积电阻率高达 1015Ω.cm 量级，另外，耐电击穿性和介电性能亦十分优异。
4、良好的耐磨性能
Toughimid-3802 微粉很容易与石墨、二硫化钼和聚四氟乙烯微粉形成 Toughimid-3802 超耐磨的型材，由此所制造的零部件在高温、高真空、无/有润 滑油等极端苛刻条件下仍表现出十分优良的自润滑特性，同时，抗变形性亦十分出色。
5、良好的耐辐照性
纯 Toughimid-3802 型材经 1*1010rad 快电子辐照后其强度保持率为 90％，因此被大量应用在核工业中。
6、耐低温性
纯 Toughimid-3802 型材在液氦中仍不会脆裂，因此被广泛用于制作各种耐超低温零件。
四、性能数据：
表 1 Toughimid-3802 微粉典型指标数据表
项目 | 检测方法 | 检测条件 | 单位 | 典型值 |
颜色外观 | 目测 | —— | —— | 深黄色粉末 |
表观密度 | GB/T 1636-2008 | 25±2℃ | g/mL | ≥0.30 |
特性粘度 | GB/T 1632.5-2008 | 25±0.01℃ | dL/g | 0.47~1.07a |
粒度 D50 | GB/T 19077.1-2003 | 25±2℃ | µm | ≤20b |
粒度 D90 | 25±2℃ | µm | ≤45b | |
玻璃化转变温度(Tg) | （微粉）DSC 法(350℃二次扫描) | 10℃/min (加盖) N2保护 |
℃ |
~380℃c |
损失率(300℃) | （微粉）TGA 法 | 10℃/min (加盖)N2保护 | % | ≤0.5 |
a: 微粉的特性粘度可根据客户需求在 0.47~1.07dL/g 范围内调整。 b: 微粉的粒径及其粒度分布可根据用户需求调整。 c：微粉的玻璃化转变温度会随特性粘度变化而略有变化。 | ||||
表2 纯Toughimid-3802型材的典型指标
序号 | 测试项目 | 检测标准 | 单位 | 典型值 | |
1 | 密度（23℃） | GB/T1033.1-2008 | g/cm3 | 1.38~1.43 | |
2 | 23℃ | 拉伸强度 | GB/T1040.2-2006 | MPa | 85 |
拉伸断裂应变 | % | 8 | |||
4 | 冲击强度(无缺口) | GB/T1043.1-2008 | KJ/m2 | 42 | |
5 | 玻璃化转变温度（Tg） | DMA 法(三点弯曲) | ℃ | ~385 | |
6 | 线膨胀系数（23-230℃） | ISO11359-2:1999 | K-1 | 38*10-6 | |
7 | 1MHz | 相对电容率 | GB/T1409-2006 | / | ~3.6 |
8 | 介质损耗因数 | / | ~3.6*10-3 | ||
9 | 吸水率 | GB/T 1034-1998 | 25℃&65%RH，24hr | % | ≦0.70d |
d: 用(特性粘度不小于 0.47dL/g 的微粉所制备)型材检测的。 | |||||
五、材料应用：
1、用于制作各行业内苛刻条件下使用的零部件 与通常的聚酰亚胺模塑粉相比，由于 Toughimid-3802 的平均粒径更小&粒度分布更窄，因此模压型材或零部件机械性能更好，内应力更低，使用稳定性更好。另外，更容易与其它 (如聚四氟乙烯、石墨或二硫化钼等)微粉混合均匀，模压制件不但性能更好而且性能更均匀稳定。
如果采用 Toughimid-3802 制备大尺寸型材或零件，建议采用分步高温模压工艺成型。建议的高温模压工艺主要参数为：最高模压温度范围为 400~430℃(微粉受热温度)，最高模压温度时段的模压压力为 40~95MPa（微粉受压面），最高模压温度下的保温时间视制件外形尺寸或结构而定。具体的高温模压参数视模压设备特性、模压模具特性、制件尺寸&结构、制件应用、微粉特性和微粉掺杂等 具体情况而定。如果采用 Toughimid-3802 批量制备小尺寸制件，也可以采用高 温压铸工艺成型，具体工艺需要根据不同的产品和设备进行调整。
Toughimid-3802 广泛应用于耐高温耐磨构件（衬套、轴套、轴承等）、垫片、 垫圈的制造，耐高温工装治具（如生产芯片等）的制造。
